OS  : Ubuntu 18.0.4.3 Desktop

Grafana : grafana_6.4.1_amd64

InfluxDB : influxdb_1.1.1+dfsg1-4_amd64

Telegraf : telegraf_1.12.2-1_amd64

Jmeter : JMX apache-jmeter-5.1.1






1. InfluxDB Database 생성

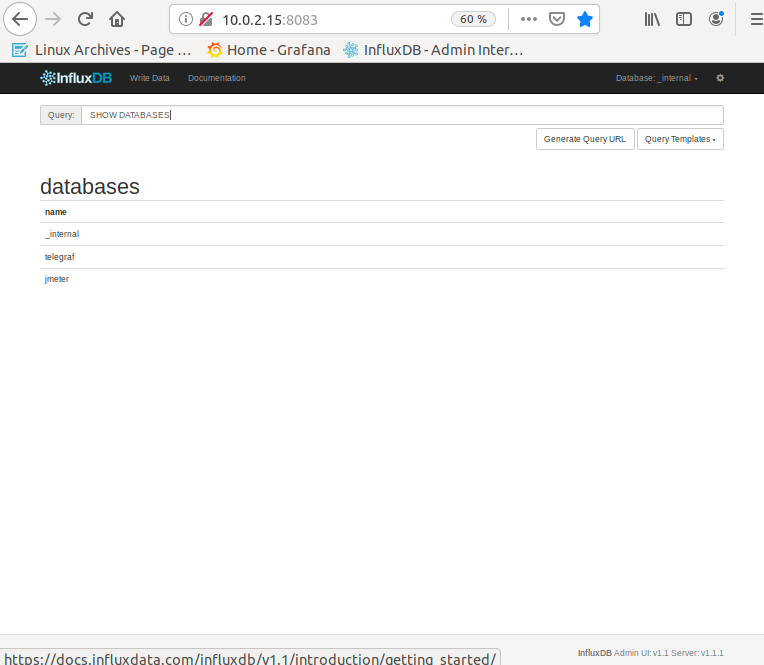

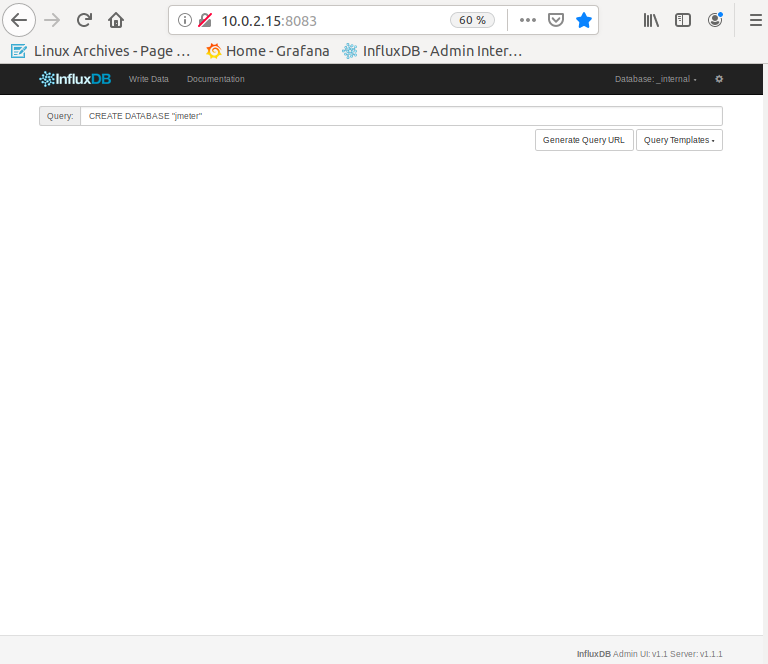

WebUI접속(http://10.0.2.15:8083/) --> Query Template --> Create Database --> db_name을 jmeter로 변경





2. Grafana Datasource 생성

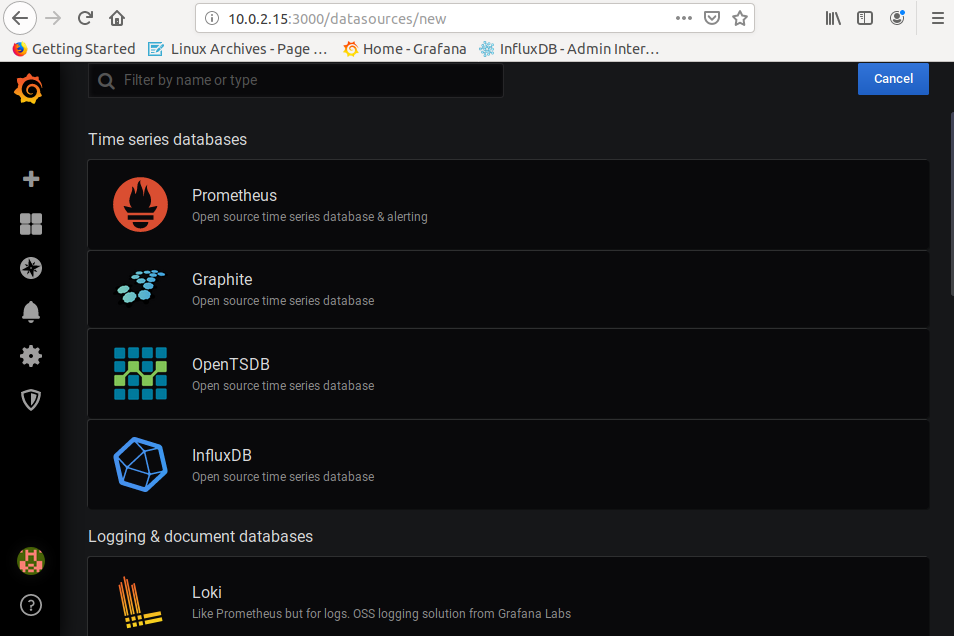

*환경설정 --> Data Source 선택 --> Add data source --> InfluxDB선택

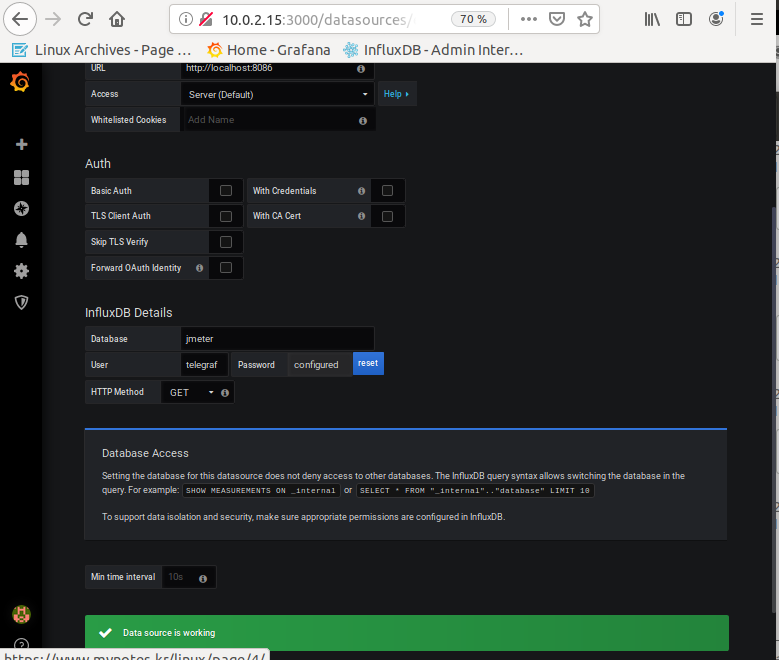

Name : jmeter, URL : http://localhost:8086, Database : jmeter, User : telegraf, Password : telegraf



3. Grafana Dashboard 생성

좌측 "+" --> Import --> Upload .json file 선택 --> grafana-jemter.json 파일 선택--> Import

grafana-jmeter.json 파일을 다운로드 받아 Import

grafana-jmeter.json
0.04MB

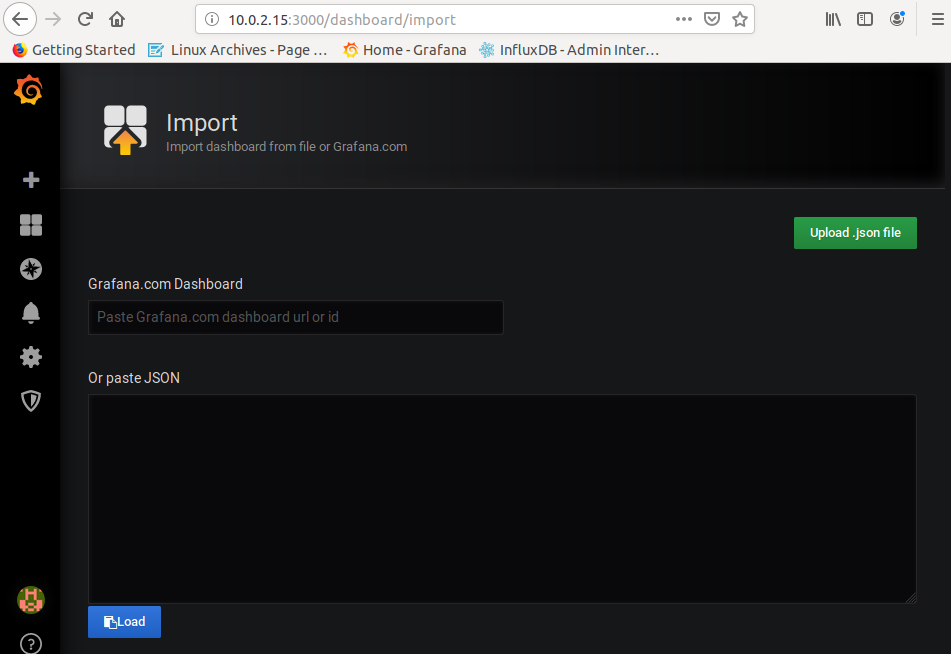

Upload .json file 선택

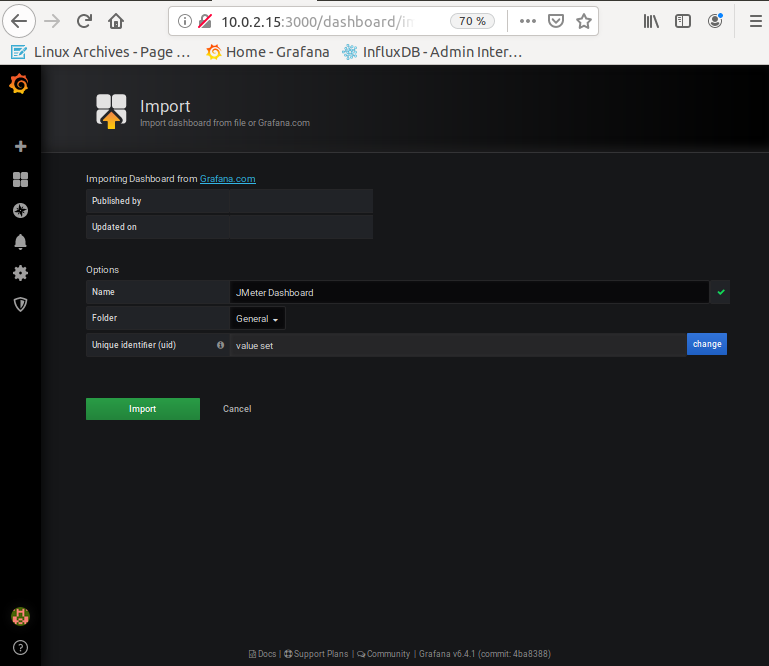

해당파일 (grafana-jmeter.json) 선택



Import한 결과 (아직 Jmeter로 웹사이트 측정된 데이터가 없기 때문에 초기화면에 데이터가 안보임)
